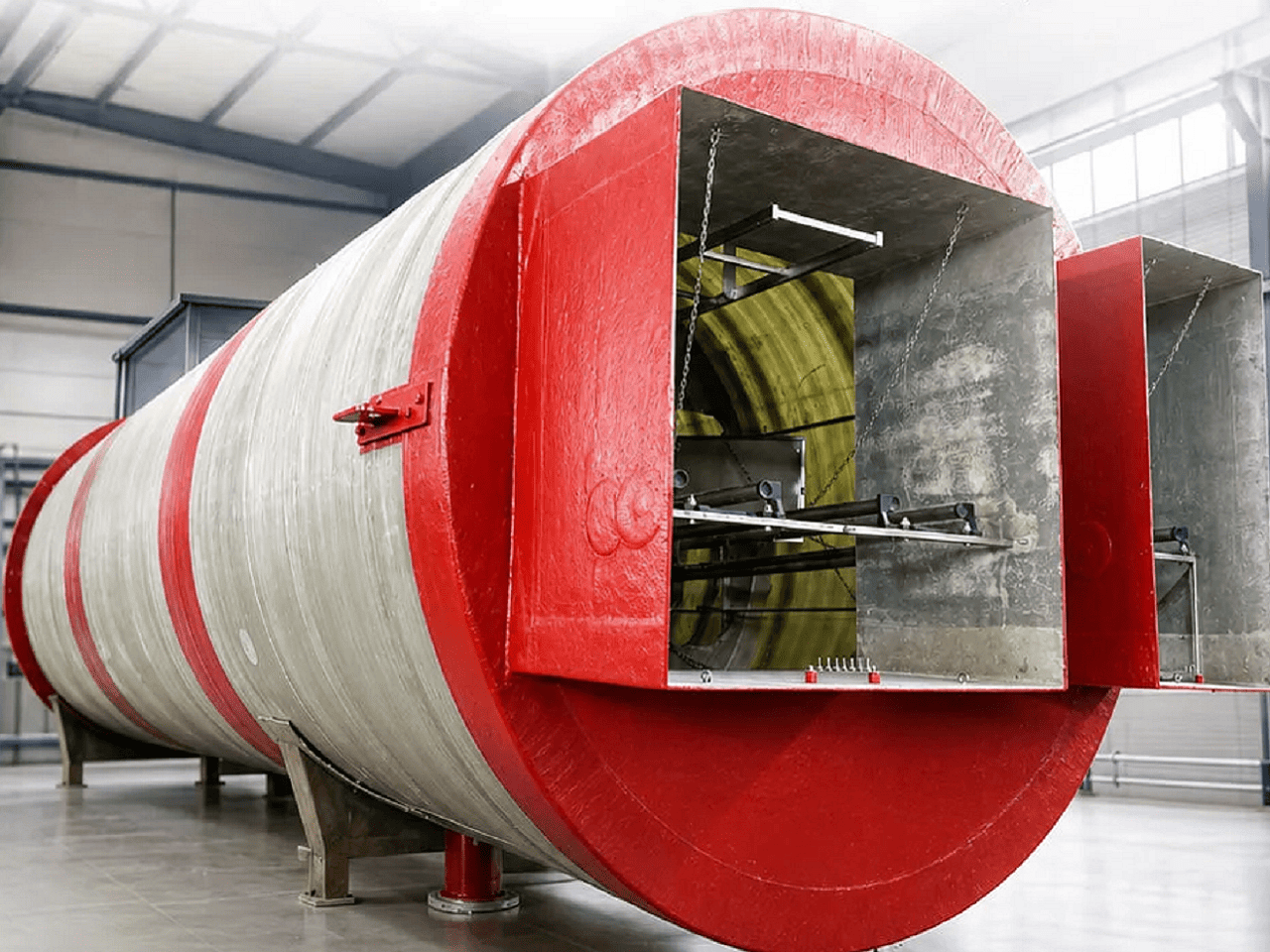

На производственной площадке ГК Акватехнологии из армированного стеклопластика марки АКВАТЕХ изготовлена особо большая КНС. Данная большая КНС полностью готова, проверена, отправлена заказчику на объект. Пользуясь случем расскажем об отличиях больших КНС из армированного стеклопластика от КНС меньшего размера.
Общий материал корпуса КНС — армированный стеклопластик — объединяет оба типа. Но масштаб меняет почти всё: от технологии изготовления до монтажа, а также обслуживания.
Габариты корпуса, технология производства.
КНС малого, среднего размера: диаметр корпуса — 800–2000 мм, высота/длина — до 6–8 м, толщина стенки 7–15 мм. Изготавливаются в заводских условиях методом машинной намотки и доставляются на объект в готовом виде.
Большие КНС: диаметр до 4200 мм, длина до 15 м. При вертикальном исполнении — высота до 15–21 м. Толщина стенки — до 25–35 мм, причём переменная: у поверхности земли тоньше, в нижней части толще из-за роста давления грунта.
Кольцевая жёсткость, конструктивное усиление.
Малые КНС: стандартной толщины стенки, базовых рёбер жёсткости достаточно; глубина заложения обычно до 6–8 м.
Большие КНС: применяют рёбра жёсткости в виде кольцевых утолщений шириной ~100 мм с расчётным шагом по высоте. Применяют разгрузочные бетонные плиты под проезжей частью (если станция установлена под дорогой). Применяют анкеровку к фундаментной плите толщиной от 200 мм против всплытия.
Производительность, насосное оборудование.
Малые КНС: 1–500 м³/ч, схема «1 рабочий + 1 резервный», насосы мощностью 0,55–5,5 кВт.
Большие КНС: 1000–10 000 м³/ч (в специальном исполнении), до 4–6 насосов, мощность до 150 кВт каждый. Обязательно чередование, автоматический ввод резерва, шкафы управления с расширенной защитой.
Конструктивная схема: «мокрая» vs. «сухая».
Малые КНС: как правило, односекционные «мокрого» типа — насосы погружные, установлены на направляющих прямо в резервуаре со стоками. Компактно, достаточно для обслуживания через люк 600–800 мм.

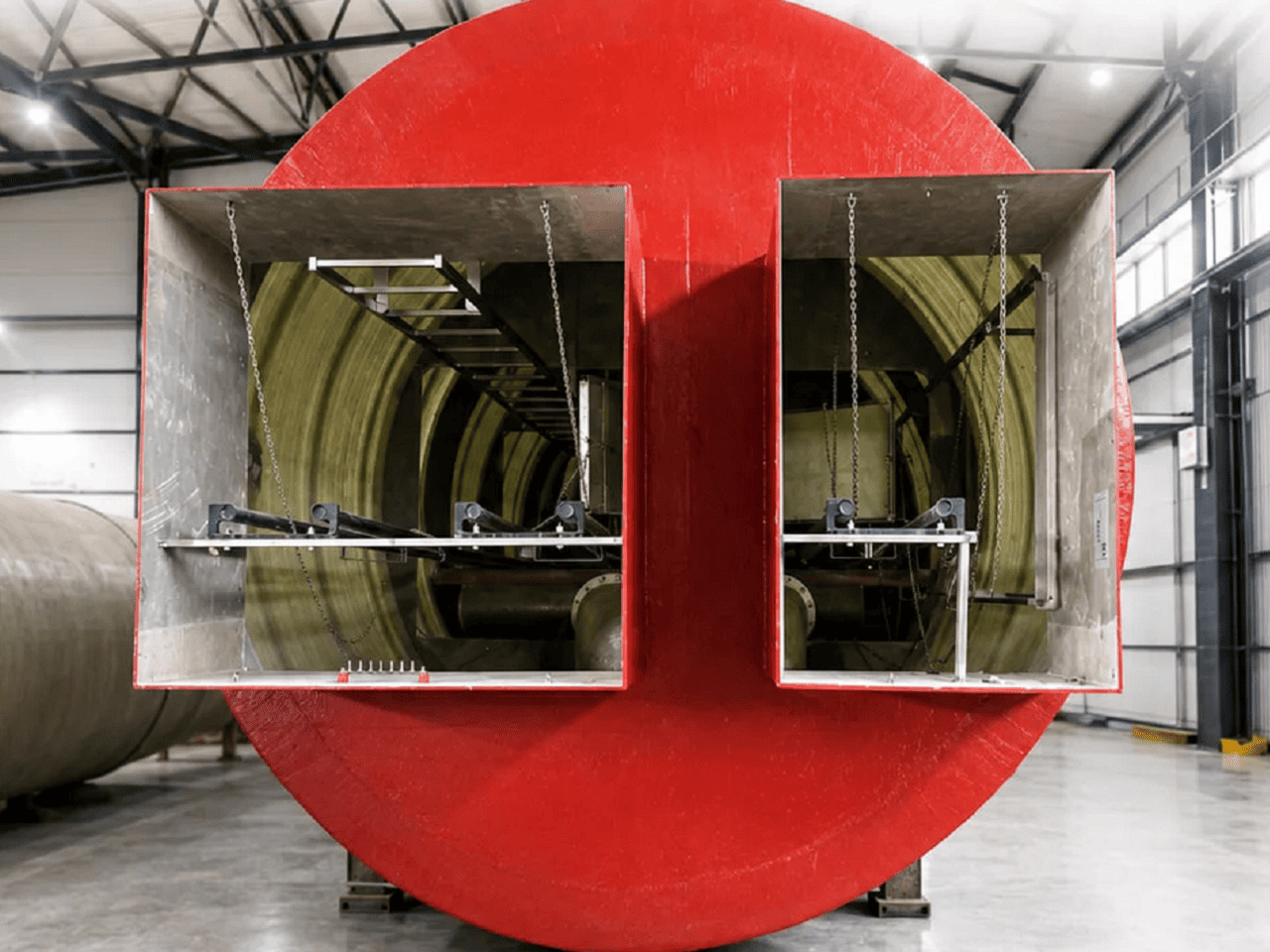

Большие КНС: часто выполняются двухкамерными (многокорпусными) — с отдельным «сухим» отсеком для размещения насосов, арматуры, датчиков, щита управления. Сухая камера позволяет обслуживать оборудование без контакта со сточной жидкостью, что критично при высоких мощностях, крупных габаритах.
Объём приёмного резервуара, секционирование.
Малые КНС: полезный объём рассчитывается по 5-минутной производительности одного насоса (формула СП 32.13330.2018), обычно 2–10 м³.
Большие КНС: при производительности свыше 100 000 м³/сут норматив требует два отделения приёмного резервуара без увеличения общего объёма. Это необходимо для надёжности, возможности поочередного обслуживания. Объём может достигать 100–200 м³ и более.

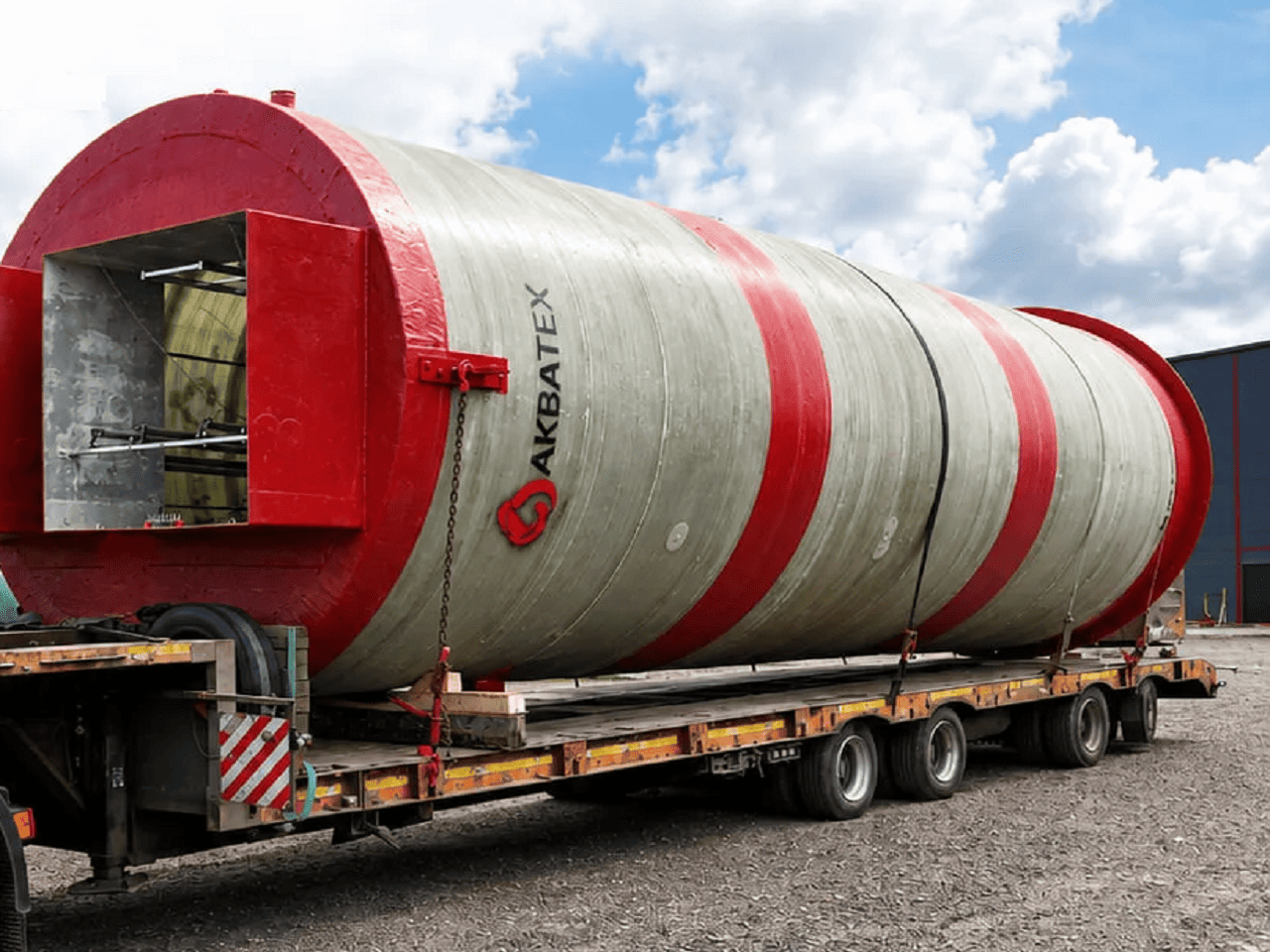

Транспортировка, монтаж.
Малые КНС: корпус перевозится стандартным автотранспортом (низкорамным прицепом), монтаж в котлован — автокраном. Малый вес стеклопластика (на 15–20% легче стали) упрощает логистику.
Большие КНС: при диаметре свыше 3–4 м и длине более 10 м требуются негабаритная доставка, спецразрешения, мощные краны.
Автоматизация, диспетчеризация.
Малые КНС: поплавковые датчики уровня, простой шкаф управления с релейной логикой, минимум телеметрии.
Большие КНС: многоуровневая автоматика — расходомеры, датчики вибрации и температуры подшипников, газоанализаторы (сероводород, метан), передача данных в диспетчерскую, алгоритмы каскадного управления и прогнозирования пиков.
Обслуживание, доступ.
Малые КНС: обслуживание через горловину 600–800 мм; спуск персонала внутрь минимален или не требуется.
Большие КНС: предусматриваются внутренние лестницы, площадки обслуживания, горловины до 1000 мм и более. А при сухой камере — полноценный доступ к оборудованию без спуска в сточную зону.
Резюмируем по отличиям КНС: при переходе от малых стеклопластиковых КНС к большим КНС меняется не просто масштаб, а сама конструктивная схема. А именно, от односекционной «мокрой» к двухкамерной с сухим машинным залом. Соответственно, от базовой автоматики у малых КНС к полноценной диспетчеризации у больших КНС. Материал корпуса остаётся тем же, но толщина стенки, рёбра жёсткости, анкеровка, фундамент рассчитываются на кратно большие нагрузки.
